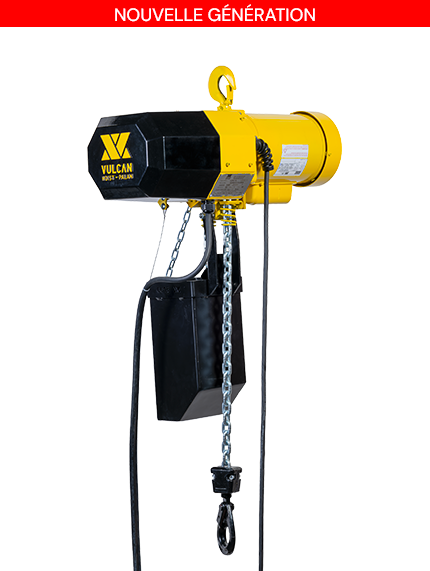

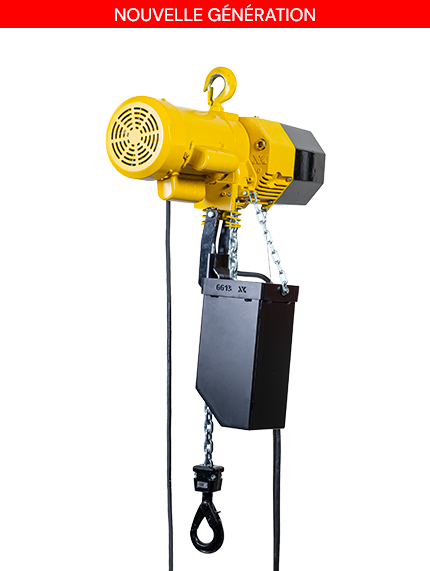

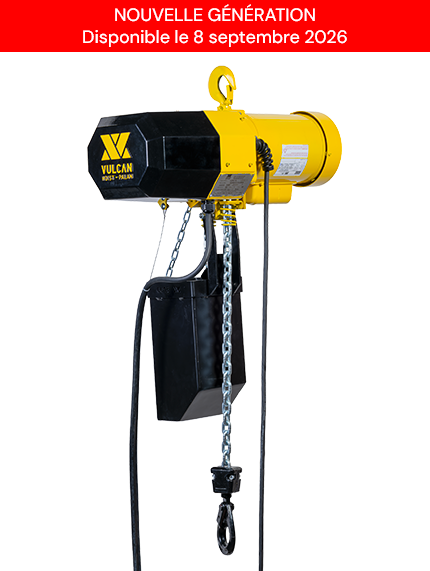

Palan électrique Vulcan

Transmission robuste

• Réducteur à vis sans fin : robuste, fiable, et le seul à offrir une descente contrôlée de la charge
• Vitesses : 2pi/min à 52pi/min
• Roulements radiaux angulaire à billes de haute qualité
• Engrenages industriels en alliage dans un bain d'huile

Interrupteurs de fin de course

• Interrupteur haut/bas ajustable calibré en usine
• Arrêt de sécurité avec interrupteur intégré (optionnel)

Chaîne de levage calibrée

• Chaîne à maillons de haute performance : GR80, alliage d'acier trempé et cémenté pour une meilleure résistance à l'usure
• Fini noir ou plaquage de zinc (optionnel)
• Chaîne à rouleaux en alliage d'acier trempé (optionnel)

Crochets

• Crochets forgés avec linguets de sécurité
• Crochets du bas à roulement intégré pivotant facilement sur 360 degrés
• Options : encombrement réduit (œillet), crochet autobloquant, plaquage au zinc/peinture époxy (crochet du bas)

Frein de sécurité

• Frein électromécanique : retient la charge même à la perte de courant
• Frein : retient 200% de la charge de travail du palan

Contrôle

• Voltage standard : 24VAC
• Options : voltage 115VAC, pendant NEMA 4, pendant ergonomique, arrêt d'urgence, contrôles radio, opération tandem, système d'alimentation festonné, fils d'alimentation rétractable

Moteur électrique

• Voltages : 115/230-1Ph-50/60Hz, 230/460/575-3Ph-50/60Hz
• Démarreur électronique instantanément réversible (moteurs simple phase)
• Isolation : Class B (moteurs standards), Class F (moteurs à haute performance)
• Options: moteur à 2 vitesses 3Ph, relais thermique, traitement contre l'acidité/l'humidité, moteur TENV ou TEFC

Autres options

• Protection de surcharge électromécanique
• Panier à chaine en vinyle ou en métal
• Housse imperméable
• Huile synthétique
• Gyrophare (avec chariot électrique)
• Klaxon (avec chariot électrique)
• Choix de couleur
• Palan inversé (théâtre)
• Compteur d'heures et de cycles

Dimensions standard du palan

​

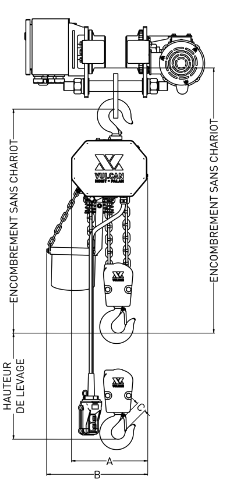

Encombrement

* À l'exclusion du guide chaîne. Le guide chaîne ajoute 5 pouces à l'encombrement et est installé par défaut sur les palans avec une vitesse de linéaire ≥ 33 ppm, sinon optionnel. Contrairement au guide chaîne, l'arrêt de sécurtié n'ajoute que 1 3/8 pouces maximum à l'encombrement.

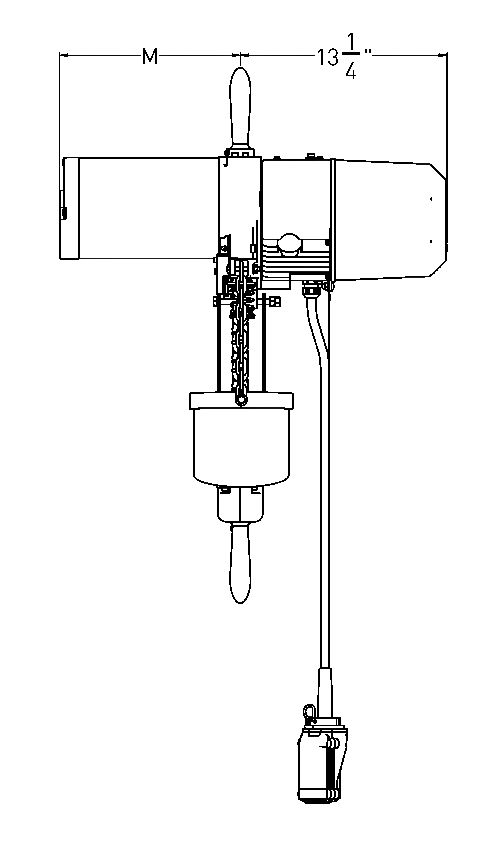

Options de moteur

** Les moteurs avec un ventilateur auront environ 1 ¼ pouce de plus

​

Arrêt de sécurité, protège vos équipes et vos profits !

Afin d’accroître la sécurité du palan, l’équipe d’ingénierie de Vulcan a développé un second dispositif de sécurité qui sera installé en complément du limiteur de fin de course. Cette mesure supplémentaire a pour objectif de renforcer la protection et la sûreté lors de l’utilisation du palan.

Le dispositif de sécurité des palans Vulcan, appelé « Arrêt de sécurité » (Safety Stop), est une toute nouvelle innovation. Il remplace le guide chaîne des palans à une et deux retombées, et vise à prévenir les collisions causées par des obstacles tels que le crochet ou des nœuds sur la chaîne. L’Arrêt de sécurité est composé de deux ressorts à travers lesquels la chaîne passe, ainsi que d’une bascule.

Comment il fonctionne

Si un obstacle entre en collision avec l’Arrêt de sécurité, le ressort se comprime pour absorber l’impact, provoquant la rotation de la bascule. Cette rotation active un interrupteur qui arrête immédiatement le signal haut ou bas du pendant ou du contrôleur radio, en fonction du côté de l’Arrêt de sécurité qui est activé. Cette série d’étapes garantit qu’aucun obstacle sur la chaîne ne peut entrer en contact avec le palan.

Une fois que la chaîne est stoppée, il suffit de la faire déplacer dans la direction opposée pour que la bascule revienne à sa position initiale.
