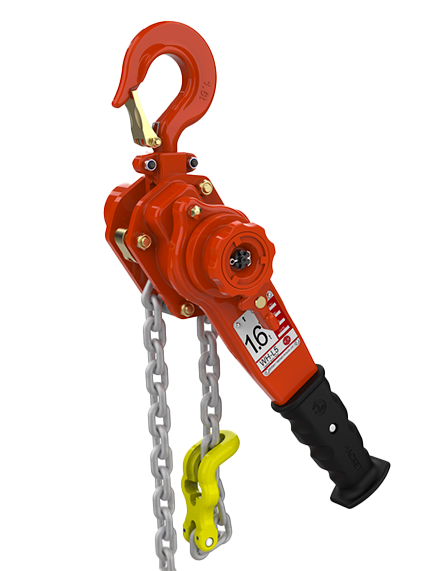

Le levier à rochet William Hackett L5 QP est conçu, fabriqué et testé au Royaume-Uni. Il intègre une fonctionnalité d'engagement mécanique à quatre cliquets. La conception unique et brevetée des cliquets améliore les capacités du palan en permettant aux quatre cliquets de s'engager avec le mécanisme à rochet dans une configuration décalée, ce qui permet un réglage plus précis et une meilleure capacité de tension tout en maintenant l'engagement cliquet/rochet.
- GARANTIE DE DEUX ANS
- Protection contre les surcharges disponible
- Option basse température (-40 °C) disponible
- Conforme à la norme ASME B30.21
FACTEUR DE SÉCURITÉ: 4:1
CONVIENT AUX CHARGES LÉGÈRES: testé et certifié pour les charges aussi légères que 2% de la capacité.
QUADRUPLE CLIQUETS: test d’endurance 2 fois supérieur à la norme de l’industrie.
DISPOSITIF AUTOBLOQUANT (SYSTÈME DOUBLE DE FREINS ANTIBLOCAGE) : permet de régler la chaîne de levage en mode roue libre sans bloquer le frein.
MATÉRIAU DE FRICTION AGGLOMÉRÉ/FRITTÉ : le matériau de freinage est fritté directement sur le rochet. Cela réduit le nombre de surfaces de contact où des contaminants pourraient s'infiltrer et affecter les performances de freinage.
LINGUETS DE SÉCURITÉ: robustes et en acier moulé sur tous les crochets. Le linguet et l’extrémité du crochet s’emboîtent pour fermer le crochet de manière solide et résistante.
MARQUES DE DÉFORMATION ET DE TRAÇABILITÉ DES CROCHETS: marques de chaque côté de la gorge pour mesurer l’étirement (0,8 à 10t). Les crochets du bas et du haut ont un code de lot, le fabricant et la limite de charge utile indiqués en relief.
SUPPORT DES CROCHETS: assemblés avec des vis et des écrous à insert de nylon pour permettre une inspection complète.
LEVAGE NON VERTICAL ET TRACTION CROISÉE: testé et certifié indépendamment (rapport de test 2550-7615). Certifié à des angles jusqu’à 60° de la verticale sans diminuer la capacité.
CHAÎNE DE LEVAGE: respecte pleinement les exigences de la norme BS EN818-7 Grade T (8), qui est largement reconnue dans l’industrie du levage.
PLAGE DE TEMPÉRATURE: -20°C to +120°C (option -40°C disponible sur demande).
TESTS DE CHARGE: tests en usine à 1,5 fois la charge maximale utile pour les leviers à rochets de 0,5 à 10 tonnes.
FABRICATION ET TEST DE CHARGE au Royaume-Uni.
| MODÈLE | Réf. de modèle WH | Cap. tonnes métriques | Charge de travail sécuritaire | Charge de test | Hauteur de levage std. | Nb. de retombées | Poids net 3m (9,84 pi) | Poids extra par m de levage |
| lb | tonnes métriques | pi | lb | lb | ||||
| L5QP0.75T | 035.080 | 0,8 | 1 653 | 1,2 | 3m (9,84 pi) | 1 | 12,9 | 1,5 |
| L5QP01.5T | 035.160 | 1,6 | 3 526 | 2,4 | 1 | 16,2 | 2,5 | |
| L5QP03T | 035.320 | 3,2 | 7 055 | 4,8 | 1 | 30,2 | 4,9 |
| ||||||||
| Capacité Tonnes métriques [1000kg] | Chaîne de levage mm | Chaîne standard mm | Dimensions, mm | |||||
| A mm | B mm | C mm | D mm | E mm | H mm | |||
| 0,8 | 5,6 x 17 | 1,5 | 146 | 119 | 41.5 | 245 | 27.0 | 280 |
| 1,6 | 7,1 x 21 | 164 | 126 | 52.0 | 265 | 36.0 | 335 | |
| 3,2 | 10 x 30 | 196 | 159 | 61.9 | 415 | 42.0 | 395 | |
